접지와 비접지플러그 #시설관리 #전기실무 #접지플러그
전기 안전의 첫걸음, 당신의 플러그는 안전한가요?
여러분, 혹시 선풍기나 오래된 가전제품의 금속 부분을 만졌을 때 찌릿한 느낌을 받은 적 있으시죠? "별일 아니겠지" 하고 넘겼다면, 지금 당장 전기 안전에 대한 경각심을 가지셔야 합니다. 바로 그 찌릿함이 누설 전류가 몸을 통과하고 있다는 위험 신호일 수 있기 때문입니다. 일반 가정에서도 반드시 알아야 할 접지(接地)와 비접지 플러그의 핵심 차이점과 올바른 사용법에 대해 이디라 TV의 영상을 참고하여 쉽고 명확하게 정리했습니다. 이 포스팅을 통해 우리 삶의 안전을 지키는 가장 기본적인 전기 지식을 확실하게 습득하시길 바랍니다! 💡
접지(接地)란 무엇이며, 왜 필요한가? 🤔
접지(Grounding)란 말 그대로 전기 기기의 한 부분을 땅(Earth)과 연결하는 행위를 말합니다. 일반적인 전기는 회로를 따라 흐르지만, 절연 파괴나 고장으로 인해 기기의 외함(금속 케이스 등)으로 누설 전류가 흐를 수 있습니다. 이 누설 전류가 외함에 머물러 있는 상태에서 사람이 만지게 되면 감전 사고가 발생하게 됩니다.
접지 플러그는 이 누설 전류가 인체를 통하지 않고, 접지선을 따라 안전하게 땅속으로 흘러나갈 수 있는 길을 만들어줍니다. 영상에서도 확인할 수 있듯이, 접지가 되어있지 않은 기기에서는 자기장(전기장)이 감지될 수 있지만 , 접지 시스템이 갖춰진다면 이 위험한 에너지를 중화시키는 역할을 합니다. 결론적으로 접지는 인명 보호와 전기 기기 보호라는 두 가지 핵심 목적을 수행하는 가장 중요한 안전 장치입니다.
비접지 플러그, 특징과 안전 기준은? (테이블)
비접지 플러그는 접지 핀(또는 접지 금속 부분)이 없는 일반적인 2구 플러그를 말합니다. 영상에서 천장 전등이나 선풍기를 예시로 들었듯이, 비접지 플러그를 사용하는 제품들은 구조적으로 감전의 위험이 거의 없는 경우에 해당합니다. 주요 안전 기준은 다음과 같습니다:
| 구분 | 비접지 플러그의 특징 | 주요 사용 기기 (영상 참고) |
|---|---|---|
| 외함 재질 | 플라스틱(Plastic)과 같은 절연 재질 | 전등, 선풍기, 휴대폰 충전기, 소형 가전 등 |
| 감전 위험도 | 매우 낮음 (절연체로 전류 차단) | 누설 전류가 발생해도 외함으로는 흐르지 않음 |
| 안전 원리 | 이중 절연 구조를 채택하여 내부의 전류가 외부로 새어 나오지 않도록 설계 | 추가적인 접지 없이도 안전 확보 |
이처럼 외함이 플라스틱 재질로 되어 있어 내부 전기가 외부로 전달될 위험이 없는 제품들은 비접지 플러그만으로도 충분한 안전성을 확보할 수 있습니다. 따라서 굳이 복잡한 접지 공사가 필요하지 않아 비용 효율적인 측면도 있습니다.
감전 사고를 막는 접지 플러그의 핵심 원리
접지 플러그는 두 개의 전력선 핀 외에 별도의 접지선 핀(또는 금속판)을 가지고 있습니다. 이 접지 핀은 기기의 금속 외함과 직접 연결되어 있으며, 콘센트에 꽂혔을 때 건물이나 시설의 접지 시스템과 연결됩니다. 접지 플러그가 필수적인 장치는 영상 속의 얼음 제조기처럼 물을 사용하거나(습기가 많은 환경) 외함이 금속인 기기들입니다.
만약 이러한 기기 내부에서 누전이 발생하면, 누설 전류는 다음과 같은 안전 경로를 거칩니다.
- 누설 전류 발생 → 기기 외함으로 흐름.
- 외함에 연결된 접지선을 따라 땅으로 흐름 (인체보다 저항이 훨씬 낮기 때문에).
- 순간적으로 큰 전류가 흘러 누전차단기(ELB/RCD)가 작동하여 전원을 차단.
이처럼 접지 플러그는 '감전에 위험이 있을 때' 작동하는 최종 방어선과 같습니다. 누설 전류를 신속하게 대지로 방류하고 차단기를 동작시켜 인명 피해를 미연에 방지하는 핵심적인 안전 기술인 것입니다.

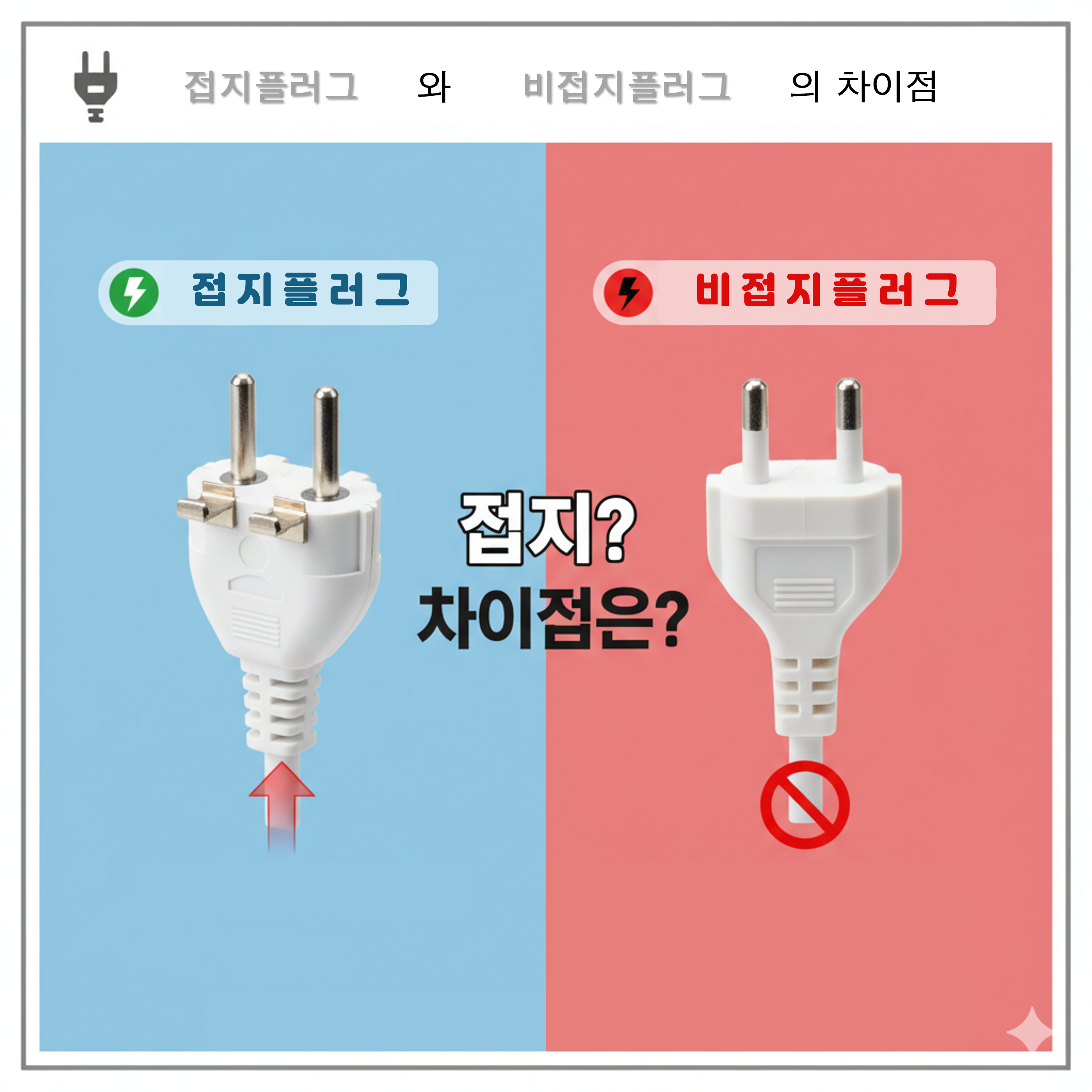

접지 플러그와 비접지 플러그, 쉽게 구별하는 법
플러그의 종류를 육안으로 구별하는 것은 매우 간단합니다. 우리나라에서 주로 사용되는 유로 플러그(Type F)를 기준으로 설명합니다.
1. 접지 플러그 (2구 플러그)
전기가 흐르는 두 개의 핀 외에, 플러그 몸체에 쇠로 된 띠 모양의 접지 단자가 양쪽에 붙어 있습니다. 이 금속 띠가 콘센트의 접지부와 맞닿아 연결됩니다. 플러그를 콘센트에 꽂으면 이 금속 띠가 가장 먼저 콘센트 내부의 접지선과 접촉하여 안전을 확보합니다.
2. 비접지 플러그 (2구 플러그)
전기가 흐르는 두 개의 핀만 존재하며, 플러그 몸체에 별도의 금속 부분이 없습니다. 대부분의 휴대폰 충전기, 면도기 충전기 등 소형 가전이나 외함이 플라스틱인 제품들이 이에 해당합니다.
접지 vs 비접지: 어떤 기기에 사용해야 할까? (테이블)
영상 속 사례들을 바탕으로, 접지 플러그와 비접지 플러그를 사용해야 하는 기기의 종류를 비교하여 정리했습니다. 전기 실무에서 가장 중요한 사용 환경과 기기 특성을 기준으로 판단해야 합니다.
| 구분 | 접지 플러그 사용 필수 기기 | 비접지 플러그 사용 권장(가능) 기기 |
|---|---|---|
| 핵심 위험 요소 | 물(습기), 금속 외함 | 플라스틱 외함 (이중 절연) |
| 영상 속 예시 | 얼음을 만드는 기계 (물을 사용) | 전등, 선풍기 (플라스틱 외함) |
| 대표적인 기기 | 냉장고, 세탁기, 컴퓨터 본체, 전기 오븐, 금속 외함 측정 장비 | TV 셋톱박스, 휴대폰 충전기, 헤어 드라이어, 이중 절연 전동 공구 |
감전의 위험이 없으면 비접지 플러그를 사용하지만, 시설 관리 현장에서는 원칙적으로 금속 외함을 가진 모든 고정 설치 기기에는 접지를 의무화해야 합니다. 특히 주방이나 욕실 근처 등 습기가 많은 장소에 설치되는 기기들은 누전 위험이 상존하므로, 접지 및 누전차단기 설치를 철저히 확인해야 합니다.
일반적으로 꼭 알아야 할 실무 팁
전기 실무에서 접지 관리는 가장 기본이면서도 소홀하기 쉬운 부분입니다. 일반적으로 다음과 같은 실무 팁을 숙지하여 안전 사고를 예방해야 합니다.
- 접지 저항 정기 측정: 건물 전체의 접지 저항 값을 주기적으로 측정하여 규정치(일반적으로 100Ω 이하)를 만족하는지 확인해야 합니다.
- 비접지 플러그의 오용 방지: 접지가 필요한 금속 외함 기기에 비접지 플러그를 임의로 개조하여 사용하는 행위를 철저히 금지하고 교육해야 합니다.
- 멀티탭 사용 점검: 습기에 노출되거나 위험 기기가 연결되는 멀티탭은 반드시 접지형 멀티탭(3구형)을 사용하고, 훼손된 부분이 없는지 확인해야 합니다.
- 콘센트 노후화 점검: 콘센트 내부의 접지 클립이 부식되거나 헐거워져 제 기능을 못 할 경우, 접지 효과가 사라지므로 노후된 콘센트는 즉시 교체해야 합니다.
- 누전차단기와의 연계: 접지는 누설 전류를 땅으로 흘려보내 누전차단기가 빠르게 작동하도록 돕는 보조 장치입니다. 두 안전 장치가 모두 정상 작동하는지 상시 확인해야 합니다.
FAQ (자주 묻는 질문)
물리적으로는 꽂을 수 있지만, 접지 기능은 완전히 상실됩니다. 접지가 필수적인 고위험 기기(예: 냉장고, 컴퓨터)는 절대 비접지 콘센트에 사용해서는 안 됩니다.
네, 안전합니다. 비접지 플러그를 사용하는 기기(플라스틱 외함 등)는 이미 이중 절연이 되어 있어 접지가 없어도 안전하게 설계된 것이므로, 접지 콘센트에 꽂아도 문제가 되지 않습니다.
일반적으로는 접지형을 사용하는 것이 좋습니다. 어떤 기기가 연결될지 모르기 때문에, 접지형 멀티탭을 사용하면 연결된 모든 기기에 잠재적인 접지 안전망을 제공할 수 있습니다.
가정에서는 전용 접지 테스트기(Outlet Tester)를 사용하거나, 간단한 네온 테스트 드라이버로 콘센트의 접지 단자에 불이 들어오는지 확인하는 방법이 있습니다. 하지만 가장 정확한 방법은 전문가의 접지 저항 측정을 받는 것입니다.
플라스틱은 전기가 통하지 않는 '절연체'이기 때문입니다. 내부에서 누전이 발생하더라도 전류가 플라스틱 외함을 통과하여 사용자에게 전달되지 않으므로, 감전 위험이 매우 낮아 접지 기능이 생략됩니다.
누설 전류가 기기의 외함에 머무르게 됩니다. 사람이 기기를 만지는 순간 인체를 통해 땅으로 전류가 흐르면서 심각한 감전 사고가 발생할 수 있습니다. 이것이 접지가 '인명 보호'의 핵심인 이유입니다.
