Auto CAD DIVIDE명령어로 도면 분할하기
보통은 설계하는 사람 옆에는 공학용 계산기 또는 일반계산기가 있죠 하지만 AutoCAD에서 DIVIDE 명령어로 정확한 간격으로 등분하는 법을 배워 보겠습니다.

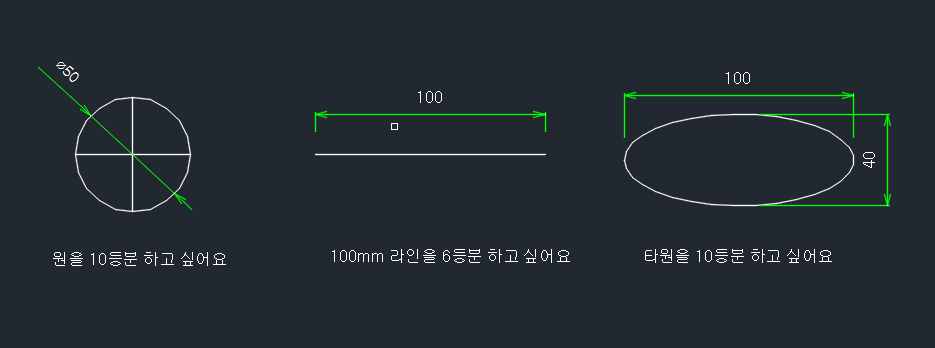

등분할 도면을 그립니다.
DIVIDE명령어 사용법
 |
 |
 |
| 명령어 DIVIDE를 입력합니다. | 분할하고자 하는 선을 선택합니다. | 등분할 갯수를 입력합니다. |
DIVIDE는 선, 폴리선, 호, 원, 타원 또는 스플라인 모두 가능

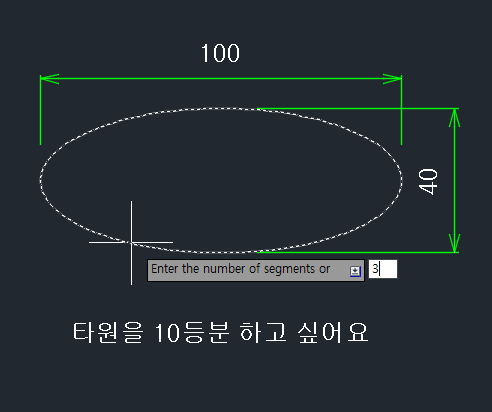

세그먼트 수

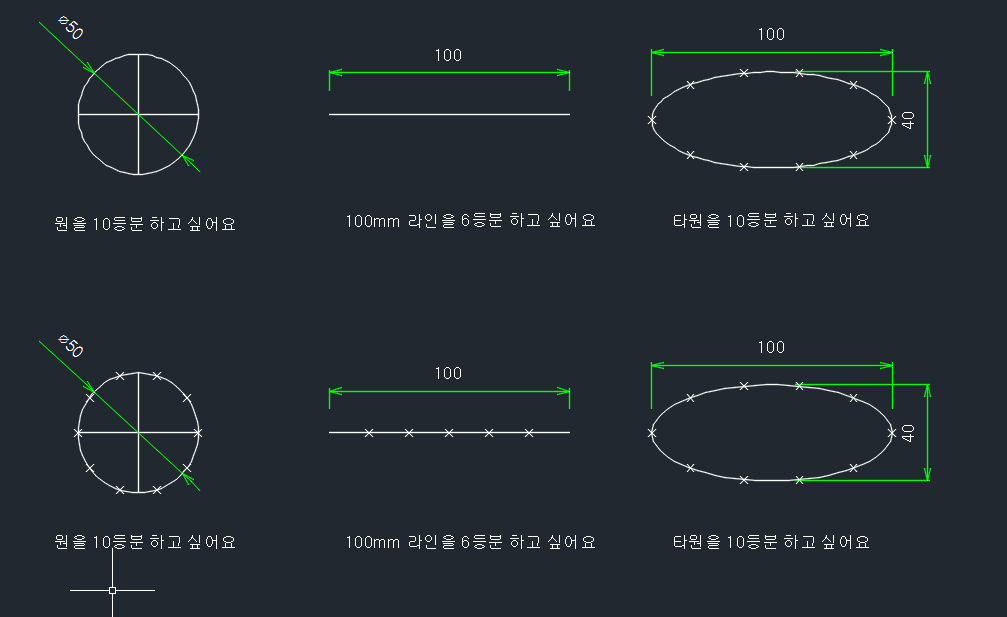

선택된 객체를 따라 동일한 간격으로 점 객체를 배치합니다.
등분하였으나 표시가 되지 않는 상황 발생
(PDMODE)-표시할 번호입력
점 객체의 표시 방법을 조정합니다.
값 0, 2, 3, 4는 점 객체에 대해 각각 다른 기하학적 표현을 제공합니다. 값 1은 아무 것도 표시되지 않도록 지정합니다.
값 32, 64 또는 96을 지정하면 점을 통과하는 형상이 그려질 뿐 아니라 점 주변에도 도형이 그려집니다.
(PDSIDE)-표시할 크기 입력
이처럼 분할 하고자 할때는 변수의 문제점이 발생할 수 있습니다.
그러면 POINT의 변수 PDMODE 와 PDSIDE를 입력하여 사용하시면 됩니다.
이상으로 분할 방법과 POINT의 변수 적용법을 배워 봤습니다.
DIVIDE 명령어의 활용
DIVIDE 명령어는 도면을 분할하여 여러 개의 도면으로 나누거나, 도면의 일부를 반복적으로 분할하는 경우에 유용하게 사용할 수 있습니다.
초보자를 위한 팁
- DIVIDE 명령어를 사용하여 도면을 분할할 때는 분할선의 위치를 신중하게 선택해야 합니다.
- DIVIDE 명령어의 옵션을 사용하여 분할선을 원하는 방식으로 지정할 수 있습니다.
